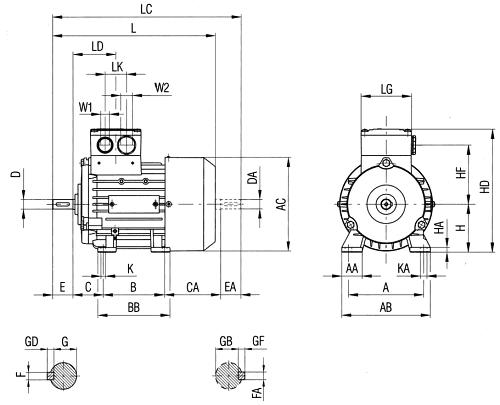

Osová výška	A	AA	AB	AC	B	BB	C	CA	H	HA	HD	HF	K	KA
56	90	25	110	116	71	87	36	53	56	6	157	78,5	5,8	9
63	100	27	120	118	80	96	40	66	63	7	164	78,5	7	10
71	112	30,5	132	139	90	106	45	83	71	7	182	88,5	7	10
80	125	30,5	150	156,5	100	118	50	94	80	8	200	97,5	9,5	13,5
90	140	30,5	165	173,6	100	143	56	143	90	10	218	105,5	10	14

Osová výška	L	LC	LD	LG	LK	W1/W21)	D	DA	E	EA	F	FA	G	GB	GD	GF
56	177	200	69,5	75	32	P11/P16	9	9	20	20	3	3	7,2	7,2	3	3
63	202,5	232	69,5	75	32	P11/P16	11	11	23	23	4	4	8,5	8,5	4	4
71	240	278	63,5	75	32	P11/P16	14	14	30	30	5	5	11	11	5	5
80	272,5	324	63,5	75	32	P11/P16	19	19	40	40	6	6	15,5	15,5	6	6
90	331	389	79	75	32	P11/P16	24	19	50	40	8	6	20	15,5	7	6

Motory osové velikosti 56 jsou bez ventilátoru, krytu ventilátoru a druhého konce hřídele.
Mezní úchylky tolerovaných rozměrů: H=-0,5; D-DA=k6; F-FA=h9
Ostatní mezní úchylky dle ČSN 35 0049, ČSN IEC 72-1 neuvedené v 2 IT 15
Volný konec hřídele je opatřen závitem dle DIN 332.

1) Od 1.1.2000 bude postupně docházet k přechodu z PG šroubení na šroubení s metrickým závitem dle tabulky v oddílu: zatížení hřídele

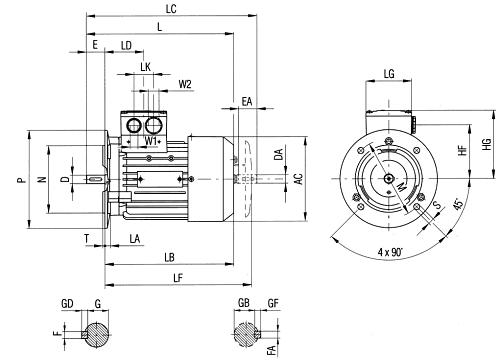

Velikost	Velikost příruby	AC	HF	HG	L	LA	LB	LC	LD	LF	LG	LK	M	N
56	FF100	116	78,5	101	177	8	-	200	69,5	-	75	32	100	80
63	FF115	118	78,5	101	202	8	179	232	69,5	208,5	75	32	115	95
71	FF130	139	88,5	111	240	9	210	278	63,5	239	75	32	130	110
80	FF165	156,5	95,5	120	272,5	10	232,5	324	63,5	261,5	75	32	165	130
90	FF165	173,6	105,5	128	331	10	281	389	79	333	75	32	165	130

Velikost	P	S	T	W1/W21)	D	DA	E	EA	F	FA	G	GB	GD	GF
56	120	7	3	P11/P16	9	9	20	20	3	3	7,2	7,2	3	3
63	140	10	3	P11/P16	11	11	23	23	4	4	8,5	8,5	4	4
71	160	10	3,5	P11/P16	14	14	30	30	5	5	11	11	5	5
80	200	12	3,5	P11/P16	19	19	40	40	6	6	15,5	15,5	6	6
90	200	12	3,5	P11/P16	24	19	50	40	8	6	20	15,5	7	6
